本安型补偿导线


产品名称:

本质安全防爆测温系统热电偶用补偿电缆

产品型号: ZR-ia-KX-GsVPVP、ZR-ia-KX-GsVPRVP,等
产品特点: 本质安全防爆测温系统热电偶补偿电缆线对采用绞合形式及多对组成,带屏蔽层的本安补偿电缆,具有良好的抗干扰等性能。具有低电容、低电感、屏蔽抗干扰性能好和电气性能稳定的特点。

本质安全防爆测温系统热电偶用补偿电缆详细资料:

产品简介:



一、产品特点及用途

   本质安全防爆测温系统热电偶用补偿电缆是由多对本质安全防爆测温系统用补偿导线组合而成的电缆,除具有其他补偿电缆的性能外还具有防爆安全性能。适用于有爆炸危险的环境及防爆安全性能要求较高的的场合延伸防爆热电偶冷端于防爆测温仪表相连接构成本质安全防爆测温系统。



二、产品执行标准

   ◆本产品执行GB/4989-94等效采用IEC584-3标准。

   ◆阻燃特性符合GB12666-5(IEC332-3)规定要求。



三、性能及特点

   本质安全防爆测温系统热电偶补偿电缆线对采用绞合形式及多对组成,带屏蔽层的本安补偿电缆,具有良好的抗干扰等性能。具有低电容、低电感、屏蔽抗干扰性能好和电气性能稳定的特点。



四、产品用途

   适用于本质安全电路中热电偶与仪表间的信号传输,通常成为本安型补偿导线,本安型补偿电缆。



五、使用温度

   电缆敷设时温度应不低于0℃,弯曲半径应不小于电缆外径的10倍。



六、产品结构说明

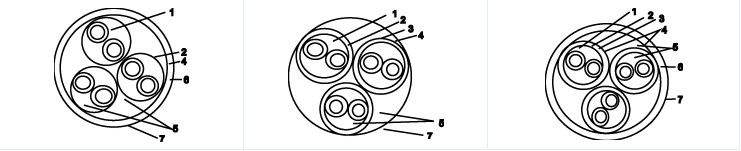

   1、对绞线组 2、隔离层 3、对屏蔽 4、隔离层 5、填充 6、总屏蔽 7、隔离层外护套



七、产品命名和表示方法

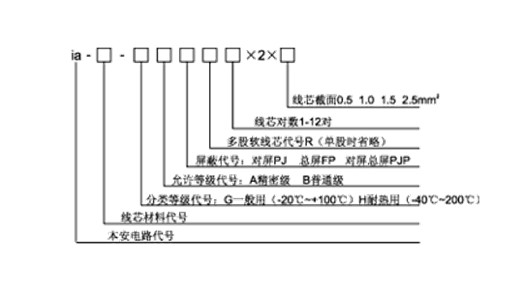

   本安型KX补偿电缆5对(10芯)线芯截面1.5mm2可表示为:

   ◇一般用普通级对屏蔽软线芯:ia-kx-GBPJR5×2×1.5mm2

   ◇一般用精密级总屏蔽:ia-kx-GAPJR5×2×1.5mm2

   ◇一般用心普通级对屏总屏:ia-kx-GBPJR5×2×1.5mm2

   ◇耐热用精密级多股软线芯屏蔽:ia-kx-HAPJR5×2×1.5mm2



八、主要技术数据



配用热电偶

本安补偿导线、补偿电缆

分度号

名称

型号

合金丝

绝缘着色

正极

负极

正极

负极

B

铂铑30-铂铑6

BC

S

铂铑10-铂

SC

绿

K

镍铬-镍硅

KC

康铜

K

镍铬-铜硅

KX

镍铬

镍硅

E

镍铬-铜镍

EX

镍铬

铜镍

J

铁-铜镍

JX

铜镍

T

铜-铜镍

TX

铜镍

N

镍铬硅-镍硅

NX

镍铬硅

镍硅

N

镍铬硅-镍硅

NC

铜镍

注:R型热电偶:铂铑13-铂补偿导线可用SC代替。



型号

100℃

200℃

热电偶

允差

热电势

允差

普通级

精密级

普通级

精密级

BC

0

±0.040

±0.025







SC

0.081

±0.060

±0.030

2.232

±0.060



KC

4.095

±0.100

±0.060

8.137

±0.100

±0.060

KX

4.096

±0.100

±0.060

8.137

±0.100

±0.060

EX

6.137

±0.200

±0.120

13.419

±0.200

±0.120

JX

5.286

±0.140

±0.085

10.777

±0.140

±0.085

TX

4.277

±0.060

±0.030

9.286

±0.090

±0.040

NX

2.773

±0.100

±0.060

5.912

±0.100

±0.060

NC

2.773

±0.100

±0.060

5.912

±0.100

±0.060



九、产品型号及名称



型号

产品名称

ZR-ia-KX-GsVPVP

阻燃聚氯乙烯绝缘及护套精密级单股导体铜丝编织分屏、总屏,K分度号热电偶用本安补偿电缆

ZR-ia-KX-GsVPRVP

阻燃聚氯乙烯绝缘及护套精密级多股导体铜丝编织分屏、总屏,K分度号热电偶用本安补偿软电缆

ZR-ia-KX-GsVPlVPl

阻燃聚氯乙烯绝缘及护套精密级单股导体铝塑复合带绕包分屏总屏,K分度号热电偶用本安补偿电缆

ZR-ia-KX-GsVPlVRPl

阻燃聚氯乙烯绝缘及护套精密级多股导体铝塑复合带绕包分屏总屏,K分度号热电偶用本安补偿软电缆

ZR-ia-KX-GsVP2VP2

阻燃聚氯乙烯绝缘及护套精密级单股导体铜塑复合带绕包分屏总屏,K分度号热电偶用本安补偿电缆

ZR-ia-KX-GsVP2VRP2

阻燃聚氯乙烯绝缘及护套精密级多股导体铜塑复合带绕包分屏总屏,K分度号热电偶用本安补偿软电缆

ZR-ia-KX-GsFPVP

塑料绝缘阻燃聚氯乙烯护套精密级单股导体铜丝编织分屏、总屏,K分度号热电偶用本安补偿电缆

ZR-ia-KX-GsFPVRP

塑料绝缘阻燃聚氯乙烯护套精密级多股导体铜丝编织分屏、总屏,K分度号热电偶用本安补偿软电缆

ZR-ia-KX-GsFPlVPl

氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体铝塑复合带绕包分屏总屏,K分度号热电偶用本安补偿电缆

ZR-ia-KX-GsFPlVRPl

氟塑料绝缘阻燃聚氯乙烯护套精密级多股导体铝塑复合带绕包分屏总屏,K分度号热电偶用本安补偿软电缆

ZR-ia-KX-GsFP2VP2

氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体铝塑复合带绕包分屏总屏,K分度号热电偶用本安补偿电缆

ZR-ia-KX-GsFP2VRP2

氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体铝塑复合带绕包分屏总屏,K分度号热电偶用本安补偿电缆

ia-KX-HsFPGP

氟塑料绝缘硅橡胶护套精密级单股导体铜丝编织分屏总屏,K分度号热电偶用本安补偿电缆

ia-KX-HsFPGRP

氟塑料绝缘硅橡胶护套精密级多股导体铜丝编织分屏总屏,K分度号热电偶用本安补偿软电缆

ia-KX-IMHsFPGP

进口氟塑料绝缘硅橡胶护套精密级单股导体铜丝编织分屏、总屏,K分度号热电偶用本安补偿电缆

ia-KX-IMHsFPGRP

进口氟塑料绝缘硅橡胶护套精密级多股导体铜丝编织分屏、总屏,K分度号热电偶用本安补偿电缆
